Технические данные

Место установки прибора

Наиболее подходящий пункт для установки, оказывается на входном трубопроводе воды в домь, значит перед, или за водоизмерительный прибор. Прибор можется смонтировать на все типы трубопроводов. Наиболее подходящие оказываются трубопровода из немагнитных материалов (пластмасса, медь).

Установки прибора

Вся установка очень проста. Не требует обрыв трубопровода и тем же даже подачу воды. Достаточно насунуть прибор на трубопровод и зафиксировать его при помощи прихватки и винта, которое входят в состав прибора.

Почему образуется водяной камень?

Качание и подогревание этой воды вызывает разрушение этой сбалансированности. Новой баланс достигнет вода выпадением необходимово количества кальций в виде жёсткого наноса CaCO₃, известного как водонапорный камень.
Обработка воды

Приборы AntiCa⁺⁺ при помощи магнитного поля, образованного системой очень сильных неодимных магнитов возвращают воду перед состав ( пункт ) сбалансированности, значит восстанавливают в неё объём свободного углекислота СО₂. При этом положительные ионы кальция²⁺ входят в колизию с отрицательными ионами карбоната CO₃^2- и  творият во воде вовне электрический нейтральные молекулы CaCO₃.
Эти уже не создают жёсткий нанос водяного камнья , зато вымываются вон. Таким образом очищенная вода закономерно получить эти свойства:

• за подогревания воды снижает создавание водяного камнья
• нарушает древние наносы водного камнья
• защищает железные и медные трубопровода перед коррозией
• имеет неизменный объем минеральных веществ
• имеет позитивное влияние на людей с чувствительной кожой — улучшает чувствование за умытый
• экономят мыло, моечное и агрессивное средства для очистки, и тем же экономят деньги и природу
• имеет по времени ограниченное благоприятные свойства, потому что имеется налицо способна разложить взаимодействия CaCO₃ и так возвратиться назад в уравновешенное состояние.

Нехимическая обработка воды при помощи неодимных магнитов.

Человеческий организм от начала своего развития приспособился на прием натуральной воды из ленты и водных потоков страны выстроенней воздействию земного магнитного поля и других физческий влияний как например колебание давления и температуры. От времени, когда начал человек пользовать воду даже для иного цельа раньше чем только для потухания жажда, встречается с проблемами, которые вызывают водонапорный камень . Их удавление предлагают приборы AntiCa⁺⁺…

Основные преимущества

• простая установка без размыкания трубопровода
• не требует электроэнергию
• ненужный ремонт
• экологические приборы – работают без химических зарядов

Электростанция  – защита трубчатого теплообменника.

Трубопровод Ду 600 мм, цепь охлаждения

Трубопровод Ду 250 мм, пополнение цепи охлаждения

Химический завод — защита плитовых теплообменников.

Трубопровод Ду 800 мм, цепь охлаждения

Цепи охлаждения.

Доменная печь № 2

Трубопровод 2 x Ду 700 мм , охлаждение доменной печи

Доменная печь № 3

Трубопровод 2 x Ду 700 мм , охлаждение доменной печи

Трубопровод зола-уноса

Трубопровод Ду 150 мм

Без прибораAntiCa⁺⁺ (наверху) с прибором AntiCa⁺⁺(понизу) после одного года эксплуатации

Наша фирма кроме Словакии действует и в других странах ( Болгария, Чехия, Эстония, Хорватия, Канада, Литва, Латвия, Венгрия, Польша, Румыния, Россия, Словения, США, Украина). К сегодняшнему дню введено в строй более чем 19 000 приборов AntiCa⁺⁺. Были реализованы приборы на трубопроводы от 10 мм ( самый маленкий прибор для жылого дома ) до 1 000 мм ( цепи охлаждения).

В этой секции можно найти апликации приборов AntiCa⁺⁺ на большие диаметры трубопроводов

Инструкция по монтажу приборов AntiCa++

Инструкция по монтажу приборов EUV Dom

Инструкция по монтажу приборов AntiCa⁺⁺ всех типов EUV

• Напряжение: 230 В, 50 Гц, на основе заказа возможно и другое
• Потребление от 3,5 до 16 ВА в соответствии с типом прибора
• Рабочая температура от 0^o Цельсия до 40^o Цельсия
• Рабочий цикл типа «Т» дневной или недельный
• Загрузка контактов сигнализации макс. 10 Вт, макс. 1 А, макс. 125 В

Cтандарты
Приборы испольняют требованиям электрической безопасносты и электромагнитной совместимости с :

• Lov Voltage Directive 73/23/EEC
• EMC Directive 89/336/EEC

Приборы исполняют требования по стандартам:

• EN 61000-6-1
• EN 61000-6-1
• EN 60 335-1

Цертификаты:

• CB/SK — 29
• CB/SK — 30
• CB/SK — 62
• CB/SK — 66
• РФСС № C-SK.АИ30.В.02774
• TUV No. D 02 07 47054 001

EUV 50 AI – EUV 1000 AI

Приборы предназначены для апликаций, когда расход колеблется неравномерно в широком диапазоне. Оптимальная степень у этих приборов настраивается автоматически измерением расхода воды с помощью водомера укомплектованного с датчиком протока количества с выходным сигналом 1 импульс/литр. Тип использованного датчика нужно указать в заказе. Датчики с другими выходными сигналами нужно консультировать с производителем.

EUV 32 T – EUV 65 T

Приборы предназначены для станций теплообмена жилищного хозяйства. Позволяют с помощью реле времени переключать приборы в двух зонах (поясах) расходов ( I. – низкий, II.- высокий) в зависимости от потребления воды. Переключающий контакт реле времени можно заменить другим переключающим контактом связанным с охраняемым технологическим устройством.

EUV 50 TI – EUV 1000 TI

Приборы предназначены для апликаций в случаях, где расход меняется в двух зонах ( поясах ). В указанных зонах можно настроить оптимальное значение в 9-ти степенях. Переключение зон расходов возможно с помощю реле времени или другого контакта связанного с охраняемым технологическим устройством.

EUV 50 MI – EUV 1000 MI

Приборы предназначены для апликаций, в которых расход постянный и становится циркуляционным насосом. Например охлаждение компрессоров, аммиака, климатизации, отопления и.т.п.. Оптимальный режим работы прибора можно отрегулировать в ручную в 9-ти степенях в соответствии с фактическим расходом. Диапазон расходов указан в технических данных.

EUV 10 D — EUV 65 D

Приборы предназначены для простых апликаций в тех случаях, когда расход в охраняемом трубопроводе в основном движется в оптимальных рамках указанных в технических данных. В случае, когда расход в данном трубопроводе находится мимо диапазона, можно будет поставить приборы на фактический расход.

EUV 15 Dom — EUV 65 Dom

Проблемы с осадками водянного камня, потерями энергии, очистками и ремонтом водонагревателей и стиральных машин, замены засоренных трубопроводов, устраняет прибор для обработки воды, который изменит физические свойства воды так, что она остается питевой, гигиенически безошибочной с  неизмененным составом для жизни нужных минеральных веществ и без тенденций образовать водянной камень. Таким способом обработанная вода приобретает способность разрушать старые осадки и через места вытекания выплавлять их наружу. Приборы рекомендуем монтировать на входе трубопровода в дом ( после водоизмерителя или за резервуаром воды ). В случае, когда это распределительная сеть непозволяет, можно прибор монтировать прямо перед резервуаром воды, котлом,…

По специальному заказу можно изготовить и поставить приборы с выходом на два трубопровода, например прибор с выходами на горячую воду и отопление при равных или различных диаметрах трубопровода

В настоящуу время производим целый ряд приборов от малых для квартир, по самое крупное для промышленности..

Отличный коэфф. полезного действия ( к.п.д. ) достигают приборы AntiCa⁺⁺ благодаря тому, что они спроектировпаны, изготовлены и монтированы на основе следующих параметров::

• химический состав воды
• диаметр трубопровода с обрабатываемой водой
• расход воды или-же скорость её протекания
• материал трубопровода – металл, пластмасса

СВОЙСТВА ОБРАБОТАННОЙ ВОДЫ

• при термодинамических изменениях невозникает накипь (водянной камень)
• разрушает старые осадки накипи (водянного камня)
• неменяется состав минеральных веществ
• ускоряет осаждение шлама
• образовывает на металической поверхности защитную плёнку из Fe₃O₄
• имеет по времени ограниченные благоприятные свойства
• чувствительно реагирует на могучие внешние электрические и магнитные поля

Тепловой дефицит знергии

координат X — Толщтна кальциевых отложений [мм]

координат Y — Потеры енергии [%]

AntiCa⁺⁺ против химической обработке

• Неменяют химический состав обрабатываемой воды, что даёт возможность использовать их в случаях, когда с точки зрения гигиены,или технологии измененеие хим. состава исключается, Например: при питевой воде, при технологической воде, предназначеной лля сосудов брожния в фармацевтической промышлености, пивных заводах… — На практике проверенное!
• Можно их использовать при обработке гидроокиси кальция Ca(OH)₂ в сахарных заводах, сульфидной щелочи Ca(HSO₃)₂ v целюлёзных заводах перед инкрустацией трубопроводов и   арматур – На практике проверенное!
• несравнимые низкие капиталовложения и расходы на эксплуатацию и уход при больших объёмах обрабатываемой воды – порядка 1000 м³ / час. Например трубопроводы зола-уноса, цепи охлаждения металургических доменных печей, — На практике проверенное!

AntiCa⁺⁺ против постоянным магнитом

• простая и быстрая установка без нужды прорыва трубопровода
• возможность реализации обработки воды на трубопроводах с большим диаметром 200 — 1000 мм
• гигиеническая безошибочность и агресивности – неприкасается обрабатываемой воды или других носителей
• простая возможность приспособления интенсивности сигнала ( индуцированного тока) химическому составу обрабатываемой воды и скорости её тока
• исходя из принципа работы – трансформаторная связь – влияет на воду и при очень или даже нулевой скорости движения обрабатываемой воды, что значит независимо от силы „Lorentza“ ( F – Q x B x V), так как это действует в приборах с постоянными магнитами
• неповышают гидравлическое сопротивление трубопровода в месте монтажа, незадерживают магнитно активные элементы

AntiCa⁺⁺ против вкладываемому напряжению
( каталитический, или-же „ion-clean“ эффект)

• простая и  быстрая установка без нужды прорыва трубопровода
• возможность реализации обработки воды на трубопроводах с большим 200 — 1000 мм
• гигиеническая безошибочность и стойкость против агресивности воды – неприкасается  обрабатываемой воды или других носителей
• обработанная вода нетеряет благоприятные свойства после короткого расстояния от места установки прибора

ПРИНЦИП ДЕЙСТВИЯ ЭЛЕКТРОНИЧЕСКОЙ ОБРАБОТКИ ВОДЫ.

Действием точно определённого электромагнитного поля, которое возникает в катушке намотанной на трубопроводе, происходит освобождение ионов бикарбоната кальция из электрохимических связей с  молекулами воды и последующего возникновения кристаллов арагонитного типа, которые имеют свойства создавать жёсткие осадки. Вода, которая протекла действующим магнитным полем прибора AntiCa⁺⁺ разрушает и раствворяет старые накипи. Эти частицы в открытых системах с достаточной скоростью вымываются, в закрытых сиситемах их можно просто захватывать в шламоотстойниках и выпускать из системы.

ОПИСАНИЕ ПРИБОРОВ AntiCa⁺⁺

Приборы AntiCa⁺⁺. состоят из электронического блока и намотки на трубопроводе с обрабатываемой водой. Электронический блок содержит генератор тока для подпитки катушки и требуемые управляющие или сигнальные цепи. Целый блок залит в специальную массу, которая охраняет электронические детали перед вредным воздействием окружающей среды. Этим обеспечивается долговечность и безошибочный ход и в очень тяжёлых эксплуатациях. Намотка на трубопроводе состоит из мин. двух катушек. Этим обеспечивается достаточная активная зона водянного столба, на которой прибор AntiCa⁺⁺ действует. Намотка реализуется кабелем с изоляцией из силикона, который выдержит температуру до 170^o Цельсия и неподвергается влиянию агрессивной среды.

Приборы AntiCa⁺⁺ предназначены для обработки жёсткой воды в тех местах, где в следствии температурных или гидравлических изменений происходит возникновение и  осадка накипа, например: в котельнях, станциях теплообмена и компрессорных установках,…

Их действием жёсткая вода приобретает свойства “мягкой” воды , которая непроизводит накипь, но наоборот она имеет свойство разлагать и устранять его старые осадки (шлам). Из – за этого в некоторых случаях ненужно  старые зашламленные водянные системы химически очищать

С 1991 г. занимаемся обработкой воды (охраной против водяному камню) на нехимическом принципе. Основой замысла были постоянные магниты, которые имеют очень много ограничений. Из – за этого мы изготовили устройство AntiCa++работающее на электромагнитном принципе с малыми энергетическими требованиями…

В настоящее время производим целый ряд приборов. Эти приборы представляют вершину между приборами на нехимическом принципе обработки воды. Международные цертификаты позволяют нам их экспорт в страны Европечейского Общества, США, России…

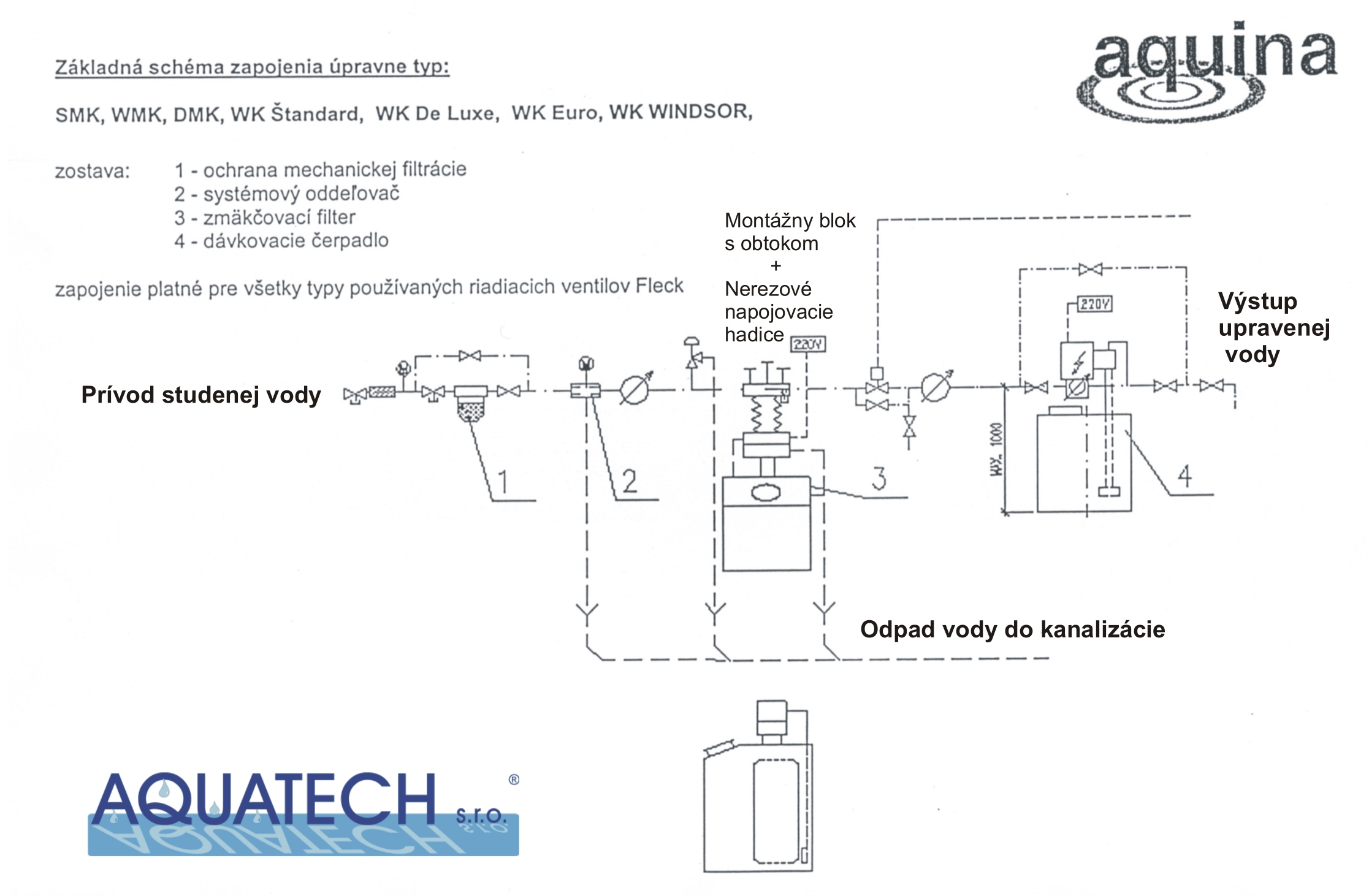

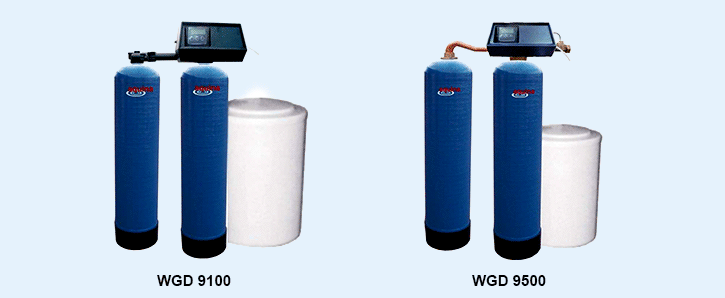

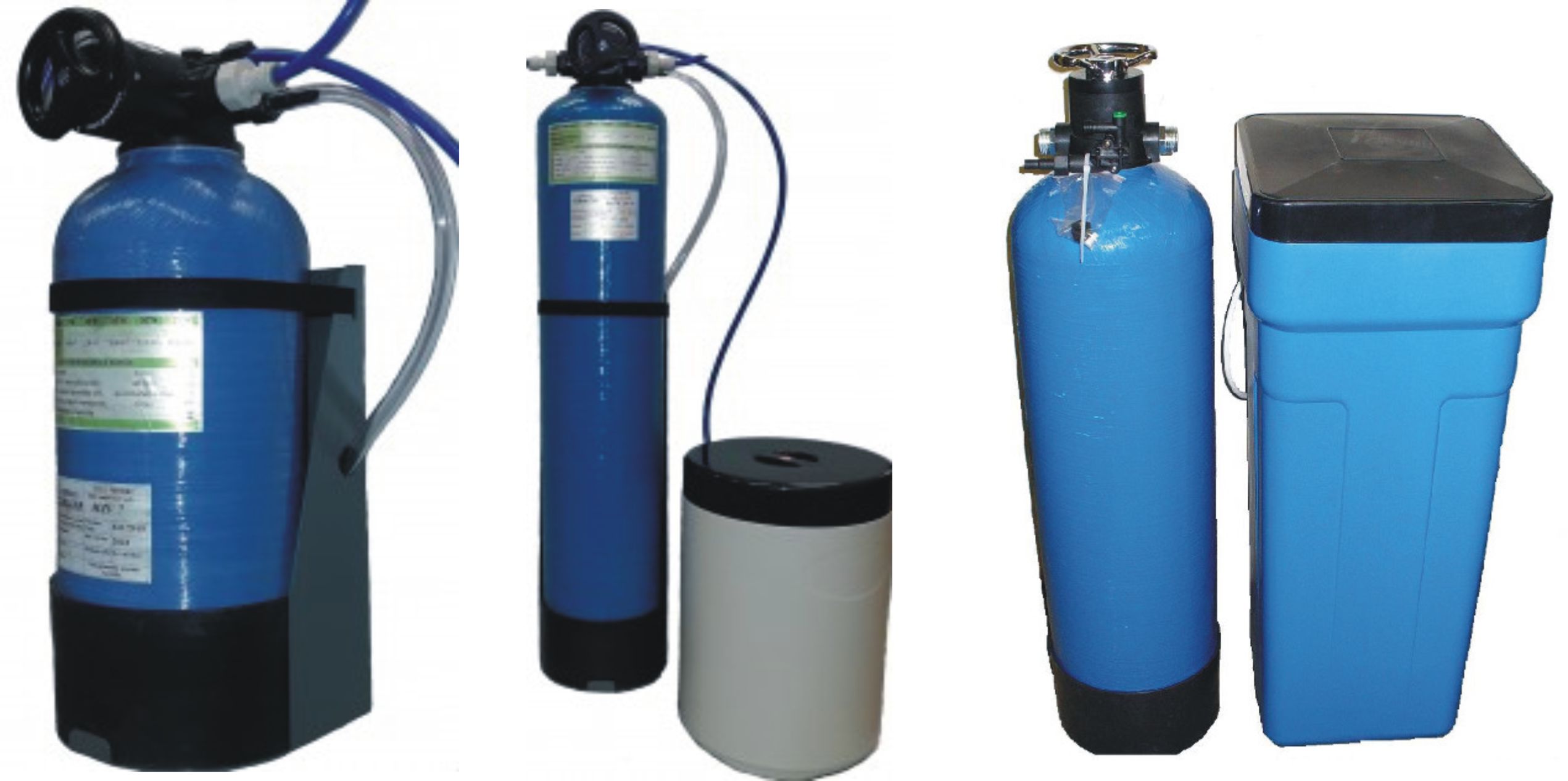

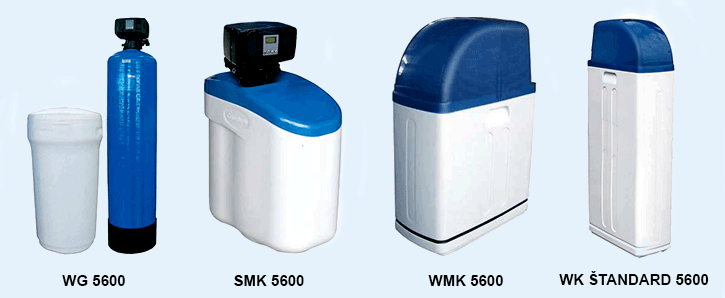

Неотъемливую часть обработки воды представляют отстойники, деаэраторы, гидравлические компенсаторы давления, распределители и коллекторы которые находятся в нашем предложении.

Position of the device

The optimal place for installation is on the supply pipeline of water to the house, therefore in front of or behind the water meter. The device can be installed on all the types of pipelines. The most suitable are pipelines made of non-ferrous materials (plastic, copper).

Position of the device

The whole installation is very simple. It does not require breaking the piping or the supply of water. It is enough to put the device on the piping and to fix it using a clip and a screw that are enclosed.

Why is there a water scale?

The main characteristic of the law of nature is the balance of actions. Water from the wells or from any other natural underground reservoirs is mostly in calcium-carbonate balance. Water pumping and heating causes the violation of this balance. New balance can be obtained by elimination of the certain quantity of calcium in form of stale deposition of CaCO₃, called water scale.

Water treatment

AntiCa++ devices use the magnetic field created by the system of neodymium magnets and therefore turn the water into the stage before the balance and thus recover the content of free carbon dioxide CO₂ At the same time positive ions of calcium Ca+ overlap with the negative ions of carbonate CO₂ and create electrically neutral molecules of CaCO₃ on the outside in the water. Those do not create stale deposition of water scale but are washed away.

Such treated water obtains the following characteristics:

• while heating the water the creation of water scale is eliminated
• the old depositions of scale water are violated
• iron and copper pipings are protected against corrosion
• it has unchanged contents of minerals
• it has positive influence on people with sensitive skin – better feeling after washing
• it saves soap, laundry agents, aggressive cleaners and thus saves the money and the nature
• it has temporary favorable characteristics because it is able to break down the bonds of CaCO3 and then return back to the equilibrium state

Non-chemical water treatment with neodymium magnets

Since its early evolution human body has adjusted to the uptake of water from the natural springs and streams which were exposed to the effects of the earth magnetic field and other physical influences such as the changes in pressure and temperature. Since the time when people started to use water also for other purposes than for drinking, they were faced with problems caused by water scale. This problem is eliminated by AntiCa++ devices.

Main advantages:

• simple installation without the need of breaking the piping
• no need for electric energy
• no need for maintenance
• ecological products – they work without chemical fill

Protection of tubular exchanger

Piping DN 600mm, cooling circuit,

Piping DN 250mm, filling up of the cooling circuit

Protection of plate exchangers

Piping DN 800mm, cooling circuit,

Blast furnace no.2
Piping 2 x DN 700mm, cooling of the blast furnace,

Blast furnace no.3
Piping 2 x DN 700mm, cooling of the blast furnace,

Ash distribution system

Piping DN 150mm,
Without AntiCa++ device (on the right) and with AntiCa++ device (on the left) after one year of operating.

Apart from Slovakia, our firm has been performing in several other countries (Bulgaria, Czech Republic, Estonia, Croatia, Lithuania, Latvia, Hungary, Poland, Romania, Russia, Slovenia, Ukraine and Canada). By now, more than 19 000 of AntiCa++ devices have been operating. They are installed on piping of diameters ranging from 10 mm (the smallest device for households) to 1 000 mm (cooling circuits).

In this section, you can find several applications of AntiCa++ devices designed for larger diameters of piping…

• Most common supply voltages: 230 V, 50 Hz or 120V, 60 Hz. Any other
• voltages are available upon specification
• Power demand 3.5 to 16 VA according to the type of the device
• Expected service life 20 years
• Range of operating temperatures -40°C to + 40°C
• Working cycle for «T» types daily or weekly
• Loading contacts for signalling max 15 W, max 1 A, max 125 V

Standards

Devices are manufactured and comply to IEC 335, IEC 65 standards and comply with (EMC) electromagnetic compatibility in accordance with

• Lov Voltage Directive 73/23/EEC
• EMC Directive 89/336/EEC

Norms:

• EN 61000-6-1
• EN 61000-6-1
• EN 60 335-1

Certificates:

• CB/SK — 29
• CB/SK — 30
• CB/SK — 62
• CB/SK — 66
• РФСС № C-SK.АИ30.В.02774
• TUV No. D 02 07 47054 001

EUV 15 Dom — EUV 1000K

AntiCa++ proven technology is installed in processes where changes of chemical composition of water are undesirable such as food processing, beverage, pharmaceutical, chemical and petrochemical, power stations, ice making for ice rinks or ice making machines, agriculture, green houses- reduces soil contamination by dissolved chemicals, food preparation and where soft chemically untreated water is used. AntiCa++ replaces costly water treatment after chemical treatment of process water to provide for suitable water purity … is used for treatment of calcium hydroxide Ca(OH)2 in sugar refinery, calcium sulphide (HSO3)2 in pulp and paper industry before the scale built-up and encrusting takes place in piping systems… for exhaustive list and your specific requirements please write to Contact.

The benefits of AntiCa++ devices installation is in processes where hard water produces boiler scale and where sediments are created as a result of temperature or pressure changes in water, e.g. in boiler rooms, exchanger, compressor plants, in water systems with opened closed circuits such as water cooling systems in commercial or industrial environment, cooling tower water systems, water to water heat exchangers, water to process fluid heat exchangers it decreases substantially the purchasing and maintenance costs especially when large quantities of water are treated – such as 1000 m3/hour, ash distribution systems, cooling circuits of blast furnaces in metallurgy

EUV 50 AI – EUV 1000 AI automatic control devices, pipe diameter from 2” to 40”, are designed for applications with wide range of flow rate that changes irregularly. The optimum mode is set automatically by the flow meter’s signal or by a flow sensor in accordance with actual flow in the piping. The signal from the metering device is in metric and is equal to 1 impulse/litre. The type of the used sensor must be specified with the order form. Metering devices other than metric can be supplied on request and must be specified with the order.

EUV 32 T – EUV 65 T timer controlled devices, pipe diameter from 5/4” to 2-1/2”, are designed for systems with varying flow. These devices allow switching from low to high flow rate (I.-low, II.-high), according to the water consumption, using a time relay. The device’s time relay switching contact may be replaced by another relay switching contact, which is mounted on the protected equipment.

EVU 50 TI – EUV 1000 TI timer controlled devices, pipe diameter from 2” to 40”, are designed for applications where the flow rate varies in two distinguished time zones. In both time zones, the optimum mode of the device can be chosen from nine levels. The device’s time zone relay switching contact may be replaced by another relay switching contact, which is mounted on the protected equipment.

EUV 50 MI – EUV 1000 MI manually controlled devices, pipe diameter from 2” to 40”, are designed and supplied for applications where the fluid flow rates are constant in open or closed piping systems driven by pump. It applies to processes in heat transfer applications in all open or closed hydronic systems. The devices are designed to manually adjust to the optimum performance according to the actual flow rate.

EUV 10 D — EUV 65 D devices, pipe diameter from 3/8” to 2-1/2”, are designed and supplied for household applications and buildings where the supply piping does not exceed the stated pipe diameters and where the rate of flow in piping is in at its optimum. The water flow through particular pipe diameter is defined by the design parameters and good engineering practices. In the cases where the flow rate in defined piping does not conform to the design optimum, then the devices are manufactured for the actual flow rate supplied by the purchaser at the time of order placement.

EUV 15 Dom — EUV 65 Dom

Anywhere where hard water is distributed to the households or where hard well drinking water is used, problems with scale built up in hot water systems, their associated piping and hot water producing appliances exists. The scale growth on the hot water distribution piping inner surfaces in time will restrict the water flow. The scale built up in hot water appliances will reduce the appliance’s efficiency, its design capacity and in time render the appliance ineffective, requiring expensive appliance removal and replacement. The annual chemical system treatment of flow through hot water appliances in hard water regions is necessary to restore the appliances ability to provide for hot water while the output of hot water diminishes through the time of use. The drum type humidifier’s motor burns-out due to filter scale built-up. The sediments on kitchen sinks and surfaces, bath, shower surfaces harden and are difficult to remove without expensive chemicals that are harmful to humans, domestic and wild animals, fisheries and the environment. The disposal of such chemical in the sewers requires additional expensive collective water treatment.

AntiCa++ devices, when installed on the systems, cause the hard water to obtain the properties of soft water, preventing scale and hard sediments formation. As a benefit, when installed on existing systems, over a period of time, it will dissolve and remove its old scale deposits. This is the reason why in most cases when the AntiCa++ devices are installed on existing systems, the existing systems do not need be de-scaled chemically. The dissolved deposits are washed out from the system through regular water use. The recommended installation of the device is on incoming cold water piping so that all supplied water is treated.

The benefits of AntiCa++ devices installation is in water use where changes of chemical composition of water are undesirable e.g. drinking water and food preparation – this has been field proven.

Install the AntiCa++ devices on the incoming cold water piping entering the home (after or before the flow meter). In the case where the installation does not allow the placement on incoming cold water pipe, than place the device on piping upstream of the hot water appliance.

Where separate hot water heating and domestic hot water systems exists we produce devices with output for two separate piping systems, e.g. with one output for hot household water and another for central heating. The systems piping may have either identical or might have different diameters.

In our offer you will find whole specrum of devices from smallest one for households to the large for industrial instalation.

The AntiCa⁺⁺ devices are designed for scale elimination in existing or newly installed liquid systems where hard scale is formed.  When the supplied liquid is heated, the temperature — pressure changes relives a certain amount of CaCO₃ (carbon calcite) ions from the liquid bond.

Where the AntiCa⁺⁺ devices are not installed, the freed carbon calcite ions adhere to the system surfaces in form of hard scale.  The continuous heating of supplied liquid promotes continuous system scale buildup.  In time, the cumulated scale reduces the system thermal efficiency and increase the system flow resistance.  The increased liquid flow resistance increases the system pumping power.  To compensate for the heater loss efficiency the heater settings are adjusted, resulting in increased fuel consumption, increases carbon production and increased associated carbon tax.

Where an AntiCa⁺⁺ device is installed on scaled system it promotes changes of hard scale forming carbon calcite in the supplied liquid to soft aragonite carbon calcite that does not form scaling on the system surfaces but floats in the treated liquid in form of “mud”.  In closed liquid systems the formed aragonite carbon calcite must be removed either by filtration or by mud traps.  In time the cumulated scale on the system surfaces softens and is peeled off by the liquid flow.  The exposed steel piping is coated with Fe₃ O₄ inhibiting further inner piping corrosion_.

The demonstration of scale removal and prevention by electromagnetic field installed on the heated liquid system is shown below.

Depending on the water chemistry, different types of scale exist.

The scale problems reduce thermal efficiencies.  One should therefore always inquire about descaling practice and feed water treatment.

Only “rules of thumb” figures for scale can be given as shown below.  Losses are expressed in percent of fuel input as a function of the scale thickness.  Inaccuracies are not caused by rough estimates of film heat transfer coefficients.  Their value has no significant impact on the result.  More critical is the thermal conductivity of scale layers that may vary widely.

High density  ρ= 2,000-2,700, λ = 0.7-2.33

Medium density ρ = 1,000-2,500, λ= 0.15-1.16

Low density ρ = 300-1,200, λ= 0.08-0.23

Roh, ρ, is scale density in kg/m3,

Lambda, λ, is thermal conductivity in W/m°C.

Nevertheless even very thin layer (0.5 to 1 mm) of scale cause significant fuel losses. In addition scale built up cause thermal stress to the tubes and increases repair and maintenance costs.

Source : Dr. Kaupp Albrecht’s article : The sooth and scale problems

The most effective cost solution to reduce or eliminate scaling is to install AntiCa⁺⁺ device.

Property of treated liquid

• Prevent scale formation
• Softens old scale
• Unchanged liquid composition
• Promote sedimentation
• Forms Fe₃ O₄ inside ferrous piping
• The change of treated liquid (architecture) structure is time sensitive
• The treated liquid is sensitive to external strong magnetic and electrical fields

Benefits of an AntiCa⁺⁺ device installation:

1. Installation without piping alteration
2. Installation on metallic or plastic piping 1000 mm diameter maximum
3. Low installation and operating cost
4. Maintenance free operation
5. Installation on new and old systems
6. On existing installations in time it softens existing scale deposits
7. Promotes formation of Fe₃ O₄ in steel piping
8. Defers or eliminates frequency of liquid heaters replacement
9. Maintain constant heater efficiency
10. Maintains constant pumping operating cost
11. Reduces equipment stress and possible heater failure associated with scale build up
12. Maintain constant total system, life cycle carbon emission and associated carbon tax
13. No increased of water consumption due to backwash
14. No water pollution due to added chemicals
15. No additional floor space for device installation
16. Contributes to carbon reduction and high performance in green space
17. Indoor/outdoor installation to -50° ambient temperature
18. Installation on systems with surface temperatures to +170°C
19. Resistant to most chemicals.

Some installation listings of AntiCa⁺⁺ device:

• Drinking water, fermentation processes such as food, beer, pharmaceutical etc. where chemical water treatment and contamination of water are not desired.
• Sugar industry controlling hydroxide calcite Ca(OH)₂ and sulfur solution.
• Pulp and paper preventing scale formation in Ca(HSO ₃ ) ₂ solution.
• Cooling systems of smelters.
• Cooling systems in power stations
• Liquid treatment of ash pipelines,.
• Water-cooled chiller systems included water side economizers.
• Hot water space heating.
• Domestic hot water systems.

The high efficiency of AntiCa++ devices are the results of their design, manufacturing and installation in accordance with the following parameters:

• chemical composition of water
• diameter of piping with treated water
• flow rate in the piping
• material of the piping — metal, plastic

Properties of treated water

The properties of treated water by AntiCa++ devices are:

• eliminates scaling of systems in the course of treated water thermodynamic changes (pressure, temperature)
• dissolves old scale deposits
• the content of mineral substances remains unchanged
• accelerates sedimentation of mud
• forms an anticorrosive layer of Fe3O4 on metallic surfaces
• has temporary positive characteristics
• responsive to strong external electric and magnetic fields

Graph of energy increase compared to scale thickness

AntiCa++ advantage and benefits vs. chemical treatment

• AntiCa++ devices produce an inductive electromagnetic field that neutralize ion structures of positive and negative charges of elements dissolved in treated water producing aragonite crystals. These formed crystals have stronger bond between them than are the bonds of ions to dissolved elements to the water molecules. The required strength of magnetic field to produce aragonite crystals is closely related to the volume and velocity of treated liquid flow in the pipe and the amount of dissolved elements in the treated water that indicates the water hardiness. The produced aragonite crystals form colloidal suspension in the treated liquid and do not produce scales and are either flushed from the open system or filtered in the closed systems.
• The by product of the transformation of ions to aragonite crystals is carbon dioxide and traces of hydrogen peroxide. The treated water acquires the property of rain water with the ability to dissolve carbonate scales in existing piping systems. The traces of hydrogen peroxide when in contact with steel surfaces form a chemically stable film of triiron tetroxide that prevents further corrosion..
• The benefits of AntiCa++ devices installation is in processes where changes of chemical composition of water are undesirable either due to environmental codes or process conditions, e.g. drinking water, process water for fermentative containers in food processing and pharmaceutical industry, brewing industry … – this has been field proven!
• AntiCa++ is used for treatment of calcium hydroxide Ca(OH)2 in sugar refinery, calcium sulphide (HSO3)2 in pulp and paper industry before the incrustation of piping and armatures – this has been field proven!.
• AntiCa++ devices decrease substantially the purchasing and maintenance costs especially when large quantities of water are treated – such as 1000 m3/hour, ash distribution systems, cooling circuits of blast furnaces in metallurgy … – this has been field proven!

AntiCa++ advantages and benefits vs. permanent magnets

• AntiCa++ devices are simple and provide for fast installation without affecting or altering of any previously installed piping
• AntiCa++ are used in for water treatment in large pipe diameters (200 — 1000 mm)
• AntiCa++ devices do not posses environmental hazards due to contamination and are resilient to aggressive environment – the devices are not in direct contact with treated water or other treated medium
• AntiCa++ devices are simple to adjust to the signal intensity of induced current, to the chemical composition of treated water and its flow rate
• AntiCa++ devices as a result of the principle of their function – to transform bond – they do function properly at low or no flow condition and they do not depend totally on Lorentz power (F ~ Q x B x v) as permanent magnets devices do
• AntiCa++ devices do not cause an increase resistance in existing piping at the place of installation and they do not capture magnetically active particles flowing in the process stream

AntiCa++ advantages and benefits vs. inserted voltage (catalic or ion-clean effect)

• AntiCa++ devices provide for simple and fast installation without affection the existing piping configuration
• AntiCa++ devices are suitable for installation in water treatment systems with large diameter piping (200 — 1000 mm)
• AntiCa++ devices do not introduce environmental or hygienic hazards and resistant to aggressive environment — devices are not in contact with treated water or other medium
• AntiCa++ devices do not introduce environmental or hygienic hazards and resistant to aggressive environment — devices are not in contact with treated water or other medium

Fundamentals

The lime scale problem in liquid arises with increased temperature and pressure where the solubility of CaCO₃ (carbon calcite) in new liquid physical state decreases.  In nature two common liquid soluble forms of carbon calcite co-exist.  Carbon calcite that forms hard scale and aragonite carbon calcite that does not form hard scale.  When hard water has flown through AntiCa++ device, the magnetic or electromagnetic field applied to the flowing water changes the liquid (architecture) structure promoting change from scale forming carbon calcite to aragonite carbon calcite.  In carbon steel piping systems it promotes formation of Fe₃ O₄ protective film, thus inhibits steel pipe and components internal corrosion. ⁽²⁾

Illustration of typical installation of an AntiCa++ device and benefits are shown below.

⁽²⁾ Source : International Journal of Applied Chemistry ISSN 0973-1792 Vol.1 No.1(2005), pp. 84-89

© Research India Publication http://www.ripublication.com/ijak/htm

The Effect of Magnetic Field on Scale Prevention

in the Industrial Boilers by M. Gholizadeh, H. Arabshahi and M.R. Benam.

“Abstract ⁽²⁾

We have investigated the effect of magnetic field on the scale formation in the industrial boilers. It was found that passing water through a static magnetic field about 6000 G reduces the scale formation and protects the boiler from internal corrosion. It seems that the presence of the magnetic field modifies the local ionic concentrations via Lorentz Force and therefore changes the morphology of the mineral crystals. This effect causes the shape of the crystals change from a dendristic form to a disk-shape form that is less likely to form a scale.

Today, advances in magnetic and electrostatic scale control technologies have led to their becoming reliable energy savers in certain applications [1-4].  For example, magnetic or electrostatic scale control technologies can be used as a replacement for most water-softening equipment. Specifically, chemical softening (lime or lime-soda softening), ion exchange, and reverse osmosis, when used for the control of hardness, could potentially be replaced by non-chemical water conditioning technology. This would include applications both to cooling water treatment and boiler water treatment in once-through and recirculating systems [5-6].”

BENEFITS of AntiCa++ device

NEW HOT WATER SYSTEM

When a maintenance free AntiCa++ device is installed on a new hot water system supplied with hard water, the system remains scale and corrosion free (²) keeping the system thermal and mechanical efficiency close to the initial rated efficiency.  It reduces or eliminates the possibility of hot water heater tank failure from overpressure due to scale formation on fittings located inside of the glass tank after the sacrificial anode installed by the hot water heater manufacturer is exhausted (about 5 to 6 years after new boiler instillation).  The frequency of hot water heater – boiler — replacement with its associated cost is reduced with reduced thermal stress in domestic, commercial and industrial installations.

Maintenance free AntiCa++ device that is installed on a hot water system the system retains system’s high thermal efficiency, a constant life cycle carbon emission and associated carbon tax.

In an open ended hot water systems the formed aragonite carbon calcite is flushed with water use.

In recirculating closed hot water systems inline filters and mud separators must be installed to remove the cumulating “mud” from the system.

EXISTING HOT WATER SYSTEM

When an AntiCa++ device is installed on an existing scaled hot water system, in time the cumulated scale “softens” and is removed with the flowing liquid in form of flakes (²).  In an open system the removed old scale and aragonite mud are removed from the system by water use.  In closed hot water systems the removed scale and formed aragonite mud must be removed by mud traps or filters.

In time the gained system efficiency reduces pumping power and system heating energy consumption.  The increased system efficiency reduces the total life carbon emission of the system and the associated carbon tax.  The installed carbon steel piping system is protected against internal corrosion.

AntiCa++ electronic device components

An AntiCa++ electronic device consists of:

1. Separate surface mounted sealed electronic unit with power cable.
2. Loose supplied silicone insulated cable.The sealed electronic unit protects the electronic parts against moisture and chemicals thus render the product high reliability and long service life.  The electronic units are suitable for indoor or outdoor installation to low ambient temperature of — 50°C.The silicone insulated cable is resistant to most chemicals and is temperature rated to +170°C.    It is suitable for installation on metallic or plastic pipe up to and including 1000 mm (40”) pipe diameter.  The cable is manually affixed and coiled with the required distance to the second coil that is wounded in the same direction see diagram above.  The number of coils is in accordance with the treated liquid hardiness, the pipe diameter and the liquid pipe velocity.  The powered electronic unit generates the required magnetic field transferred through the coils into the flowing treated liquid.

AntiCa++ devices are designed for treatment of hard water anywhere where boiler scale is created and sediments as a result of temperature or pressure changes of water, e.g. in boiler rooms, exchanger and compressor plants, etc.

AntiCa++ devices, when installed on the systems, cause the hard water to obtain the properties of soft water, preventing scale creation. As a benefit, when installed on existing systems, over a period of time, it will dissolve and remove its old scale deposits. This is the reason why in most cases when the AntiCa++ devices are installed on existing systems, the existing systems do not need be de-scaled chemically.

Some examples of field proven benefits of AntiCa++ devices installation:

Processes where changes of chemical composition of water are undesirable either due to environmental codes or process conditions, e.g. drinking water, process water for fermentative containers in food processing and pharmaceutical industry, brewing industry, agriculture, green houses, producing hard ice in ice rings…

Treatment of calcium hydroxide Ca(OH)2 in sugar refinery, calcium sulphide (HSO3)2 in pulp and paper industry before the incrustation of piping and armatures…

Significant decreasing of purchasing water quantities and maintenance costs in large volumes of water treatment facilities – such as ash distribution systems, cooling circuits of blast furnaces in metallurgy ..

Since 1991 provides water solution to scale prevention with AntiCa++magnetic conditioners installed in 18 000 locations in European Union, Russia, Canada and USA.

Water may be described as hard due to the influence of dissolved minerals, particularly calcium and magnesium.  To help with hard water problems such as maintenance, equipment and components replacement, internal corrosion in carbon steel piping systems and energy loses due to scaling we offer innovative AntiCa++ magnetic conditioners for domestic, commercial, institutional and industrial use.

These devices when installed on outer diameter of piping on the scale forming systems, through selected magnetic field applied to the flowing liquid, temporarily change the structure of the flowing liquid from hard scale forming carbon calcite to softer non-scaling aragonite carbon calcite.

The AntiCa++ devices are installed on outer diameter of piping on new and on existing systems without piping alteration. They are suitable for installation on plastic or metallic pipes of 1000 mm (40”) diameter inclusive.  They can be installed in low ambient temperatures to – 50°C (-58°F) and maximum pipe surface temperature of 170°C (338°F).  They can be installed indoor or outdoor powered by 120V single phase receptacle.

The international CB, UL and ULc certificates enable to export AntiCa++ devices to European Union, Russia, Canada and United States of America.

It is imperative to understand that a magnetic treatment DOES NOT SOFTEN THE TREATED LIQUID, IT CHNGES THE STRUCTURE (ARCHITECTURE) OF THE FLOWING LIQUID NOT ITS COMPOSITION.  STRUCTURE LARGELY CONTROLS THE LIQUID PROPERTIES AND IT CAN EASILY BE CHANGED IN INORGANIC PHASES WITHOUT ANY CHANGES IN COMPOSITION OF THE TREATED LIQUID. (¹)

A magnetic water treatment promotes change (architecture) structure of hard scale carbon calcite to soft aragonite carbon calcite.  The carbon calcite in the form of aragonite does not adhere to the systems surfaces.  In open ended water systems the aragonite carbon calcite is flushed out by water use.  In closed recirculating water systems it is removed with separators or mud traps.

Where maintenance free AntiCa++ devices are installed on new piping systems, they retain the system’s original energy efficiency and associated carbon emission due to scale elimination.  They protect carbon steel piping from internal corrosion by forming thin coat of Fe₃ O₄ on piping inner surfaces.  They reduce system maintenance and equipment replacement cost due to reduced thermal stress.

Where maintenance free AntiCa++ devices are installed on existing scaled systems they in time soften the old scale.  The softened scale is removed from the scaled surfaces by flowing liquid.  The scale is removed from closed circuit piping systems by inline filters or traps.  In carbon steel piping AntiCa++ devices promote formation of Fe₃ O₄ protection against further internal piping corrosion.  They increase the system efficiency; reduce fuel consumption and associated carbon emission.  They contribute to the increase of the useful life of system components and equipment.  They eliminate chemical treatment and associated water pollution. They are suitable for installation in pharmaceutical, food, pulp and paper, sugar etc. industries, where chemical treatment is not desired.

“Subtle energies” are able to change the structure and property of water (1).  A magnetic water treatment promotes change from hard scale forming carbon calcite to aragonite the soft form of carbon calcite.  The carbon calcite in the form of aragonite does not adhere to the systems surfaces.  In open ended water systems they are flushed out by water use.  In closed recirculating water system they are removed with separators or mud traps.

Source: (1) Material Research Innovations  9-4: 1433-075X ©2005 Matrice Technology Limited

The Structure Of Liquid Water; novel Insights From Materials Research; Potential Relevance To Homoeopathy published by Professor Rustum Roy; Professor W.A. Tiller; Professor Iris Bell; Assistant Professor M.R. Hoover.)

Cenník jednotlivých prístrojov a zariadení Vám veľmi radi poskytneme na základe konkrétneho dopytu. Neváhajte nás kontaktovať prostredníctvom dole uvedených údajov.

Inštalácia

Príklady inštalácie

Chemické úpravne vody typu AQUINA

sú úpravne vody určené na zmäkčovanie vody pre najrôznejšie použitie ako v domacnosti, tak aj v priemysle.

• parné a teplovodné okruhy kotolní
• systémy prípravy TUV
• klimatizácia a chladiace okruhy
• priemyselné nasadenie
• gastronómia
• domácnosti

Nasadzujú sa všade tam, kde je potrebné zabrániť tvorbe vápenatých a horečnatých usadenín.
Regenerácia sa vykonáva automaticky pomocou elektrický riadenych ventilov typu «FLECK».

Typy riadenia

• Časové — regenerácia prebehne po nastavení času, ktorý sa odhadne na základe spotreby a tvrdosti vody
• Objemové— regenerácia prebehne na základe merania skutočného prietoku
• Elektronické— regenerácia prebehne na základe merania skutočného prietoku. Oproti objemovému riadeniu je väčšia možnosť nastavenia parametrov

Typy vyhotovenia

• kabinetové-kompaktný celok
• bezkabinetov-samostatne stojace nádoby
• simplex
• duplex — zdvojená úpravňa pre nepretržité prevádzky

Úpravne AQUINA s automatickým riadením

Použitie: pre rodinné domy, prevádzky a menšie kotolne, kde nie je požadovaná nepretržitá dodávka upravenej vody
Parametre:

•  prevádzkový tlak max. 0,8 MPA
• prevádzková tep. max 40°C
• soľný roztok 1kg soli = 3,3l vody
• Úpravne sú osadené riadiacimi ventilmi typu FLECK 5600 SXT s displejom (elektronické)

Technické parametre — bezkabinetové vyhotovenie

Technické parametre — kabinetové vyhotovenie

Doporučené armatúry pre úpravne:

•  Mechanický filter 1″
• Montážny blok so vzork. kohútom 1″
• Nerez. napoj. hadice 600mm 2 ks

Ďalšie typy úpravni AQUINA na dopyt.

Duplexné úpravne AQUINA

Použitie: pre prevádzky, kde je požadovaná nepretržitá dodávka upravenej vody počas 24h
Parametre:

•  prevádzkový tlak max. 0,8 MPA
• prevádzková tep. max 40°C
• soľný roztok 1kg soli = 3,3l vody
• Úpravne sú osadené riadiacimi ventilmi typu FLECK 9000 s displejom (elektronické)

Technické parametre

Typy MZV , ZV

sú ručne ovladané úpravne vody určené na zmäkčovanie vody pre najrôznejšie použitie.

• parné a teplovodné okruhy kotolní
• systémy prípravy TUV
• klimatizácia a chladiace okruhy
• práčovne
• predúprava vody pre destilačné jednotky
• predúprava vody pre jednotky reverznej osmózy

Nasadzujú sa všade tam, kde je potrebné zabrániť tvorbe vápenatých a horečnatých usadenín.
Regenerácia sa vykonáva ručne pomocou ventilov umiestnených na telese úpravne

Technické údaje

V ponuke máme kompletnú paletu chemických úpravni rôzných kapacit a vyhotovení.

Ovládanie

• ručné
• automatické

Typ riadenia

• časové
• objemové
• elektronické

Funkčnosť

• simplexné — počas regenerácie nie je možná dodávka upravenej vody
• duplexné — po vyčerpaní katexu sa úpravňa prepne a kým sa jedna časť regeneruje, druhá časť dodava upravenú vodu.

Tvrdosť vody je zapričinená iónmi vápnika (Ca) a horčíka (Mg). ktoré sú rozpustené vo vode. Zmäkčovanie je vlastne odstraňovanie iónov vápníka (Ca) a horčíka (Mg) z vody. v súčasnosti sa pre iónovú výmenu používa katexová technológia, u ktorej regenerácia prebieha chloridom sódnym (kuchynskou soľou). Ióny vápníka (Ca) a horčíka (Mg) sú nahradené iónmi sodíka (Na). Soli sodíka sú dobré rozpustné a nespôsobujú v prevádzke problémy so zanášaním.

Tvrdosť vody je najčastejšie udávana v stupňoch nemeckých (^oN).Prepočet na iné jednotky je následovný

Prepočet ^oN na iné jednotky je následovný
1^oN = 0,18 mmol/l = 0,36 mval/l = 17,8 ppm = 1,78 of = 0,36 mgekv/l

Dôležitým ukazovateľom chemickej úpravne vody je jej kapacita tj. objem vody, ktorý je schopná pri danej tvrdosti upraviť medzi dvoma regeneraciami.
Udáva sa väčšinou v m³ / 1 ^oN. Napr. kapacita 20 m³ /1^oN znamená, že ak je napr. tvrdosť upravovanej vody 20 ^oN, upravíme touto úpravňou vody 1 m³ vody a potom musí prebehnúť regenerácia úpravne.

Zmäkčovanie
Úpravňa vody v tomto režime dodáva do systému zmäkčenu vodu až do vyčerpania kapacity — do spustenia regenerácie.

Pranie
Po vyčerpaní kapacity náplne zmäkčovača vody je potrebná regenerácia náplne katexu. Pri funkcii pranie voda nakypruje náplň a vyplavuje drobné nečistoty a kaly z náplne katexu .

Regenerácia
Po ukončení doby prania pripravený soľný roztok preteká cez náplň katexu a regeneruje ho na ďalšie použitie.

Vymývanie
Po regenerácii katexu je potrebné zbytky soľného roztoku vymyť z nádoby aby úpravňa bola správne pripravená na zmäkčovanie.

Plnenie
Po ukončení procesu regenerácii katexu je potrebné naplniť soľnu nádrž vodou a soľou aby úpravňa bola pripravená na ďalšiu regeneráciu .

Zariadenia na chemickú úpravu vody sú určené na úpravu tvrdej vody všade tam, kde je potrebné znížiť, alebo úplne odstraniť z upravovanej vody soli vápnika a horčíka
Tieto úpravne vody sa používajú na úpravu vody pre

• tepelnú energetiku
• technológické procesy vyžadujúce mäkkú vodu
• vodohospodárstvo
• klimatizáciu a chladiace okruhy
• predúpravu vody pre destilačné jednotky
• predúpravu vody pre jednotky reverznej osmózy
• vyvíjače pary
• žehliace stroje
• párne kotly

Umiestnenie zariadenia

Najvhodnejšie miesto na montáž je na prívodnom potrubí vody do domu, teda pred, alebo za vodomer. Prístroj sa môže namontovať na všetky typy potrubí. Najvhodnejšie sú však potrubia z neželezných materiálov (plast, meď).

Spôsob montáže

Celá montáž je veľmi jednoduchá. Nevyžaduje prerušenie potrubia a tým aj dodávky vody. Stačí nasunúť prístroj na potrubie a zafixovať ho pomocou príchytky a skrutky, ktoré sú súčasťou dodávky.

Magnetická úprava vo vodomernej šachte

Prečo vzniká vodný kameň?

Základným znakom zákonov prírody je rovnováha dejov. Voda v studniach, alebo iných prírodných podzemných zásobníkoch sa v prevážnej miere nachádza v stave vápenatouhličitanovej rovnováhy. Čerpanie a ohrev tejto vody spôsobuje porušenie tejto rovnováhy. Novú rovnováhu dosiahne voda vylúčením potrebného množstva vápnika vo forme tvrdého nánosu CaCO3, známeho ako vodný kameň.

Úprava vody

Prístroje AntiCa++ pomocou magnetického poľa vytvoreného sústavou veľmi silných neodýmových magnetov cielene vracajú vodu pred stav ( bod ) rovnováhy, teda obnovujú v nej obsah voľného kysličníka uhličitého CO2. Pritom kladné ióny vápnika Ca2+ kolidujú so zápornými iónmi uhličitanu CO32- a vytvárajú vo vode navonok elektricky neutrálne molekuly CaCO3.

Tieto už netvoria tvrdý nános vodného kameňa, ale vyplavujú sa von. Takto upravená voda zákonite získa tieto vlastnosti:

• pri ohreve vody znižuje tvorbu vodného kameňa
• narúša staré nánosy vodného kameňa
• chráni železné a medené potrubia pred koróziou
• má nezmenený obsah minerálnych látok
• má pozitívny vplyv na ľudí s citlivou pokožkou — zlepšuje pocit po umytí
• šetrí mydlo, pracie a agresívne čistiace prostriedky a tým šetrí peniaze a prírodu
• má časovo obmedzené priaznivé vlastnosti, pretože je schopná rozložiť väzby CaCO3 a tak sa vrátiť späť do rovnovážneho stavu

Nechemická úprava vody pomocou neodýmových magnetov

Ľudský organizmus sa od počiatku svojho vývoja prispôsobil na príjem prírodnej vody z prameňov a vodných tokov zeme vystavenej pôsobeniu zemského magnetického poľa a iných fyzikálnych vplyvov ako sú zmeny tlaku a teploty. Od doby, keď začal človek používať vodu aj na iné účely než len na uhasenie smädu, stretáva sa s problémami, ktoré spôsobuje vodný kameň. Ich odstránenie ponúkajú prístroje AntiCa++.

Hlavne výhody

• jednoduchá montáž bez prerušenia potrubia
• nevyžadujú elektrickú energiu
• nie je potrebná údržba
• ekologické vyrobky – pracujú bez chemických náplní

Ďalšou problematikou ochrany chladiacich okruhov, je ochrana chladiacich okruhov vysokých peci pre výrobu železa. Keďže takisto ako v predchádzajúcom prípade, ide o veľké objemy a prietoky vody, kde riešenie pomocou chemickej úpravy je obtiažne, bolo zrealizovaných už niekoľko úprav vody pre ochranu chladiacich okruhov vysokých peci. Najstaršia z nich pracuje už od roku 1997.

Realizovaná schéma ochrany chladiacich okruhov vysokej pece

Pohľad na zariadenia na potrubí DN 700 realizácia 1997

Pohľad na zariadenia na potrubí DN 500 realizácia 2002

Jedným z problémov pri chladení vody hlavne u systémov s veľkým objemom je ochrana výmenníkov pred zanášaním vápnikom. U takýchto systémov je prakticky nemožné upravovať vodu chemický. Riešením je použitie úpravy vody typu AntiCa⁺⁺. Na schéme aj obrázkoch je príklad realizácie ochrany trubkového výmenníka v elektrárni. Hlavné potrubie je DN 600 s prietokom vody 1 500 m³/hod . Pre dopúšťanie odparenej vody je použité potrubie priemeru DN 250, na ktorom je takisto zapojené zariadenie AntiCa⁺⁺. Zariadenie pracuje od roku 2001.

Realizovaná schéma ochrany trúbkového výmenníka

Pohľad na hlavné a dopušťacie potrubie s namontovanými zariadeniami

Ďalším možným nasadením úprav vody AntiCa⁺⁺ je ochrana rozvodov teplej vody a aj obslužných rozvodov veľkých kotolní zasobujúcej teplou vodou celé mesto.

Realizovaná schéma ochrany rozvodov tepelnej vody

Porovnanie potrubí a pohľad na kotolňu

Na obrázkoch je ukážka z experimentu z roku 1995 na mestskej kotolni zasobujúcej teplou vodou celé mesto. Na jedno z potrubí pre dopravu popolčeka pomocou vody na odkalisko bol nasadený prístroj AntiCa⁺⁺. Po ročnej prevádzke boli potrubia otvorené a porovnané. Na detaile je jasne vidieť účinok zariadení na úpravu vody. Zariadenia pracujú na uvedenej kotolni dodnes.

Princíp úpravy je podobný ako predchádzajúci. Namiesto priameho ohrevu v kotle sa využíva nepriamy ohrev v tepelnom výmenníku.

Schéma ochrany výmenníkov pri ohreve tepelnej vody

Realizovaná schéma ochrany výmenníkov pri ohreve teplej vody. Výmenníky pracujú bez potreby rozoberania a čistenia od roku 2004.

Princíp úpravy je podobný ako predchádzajúci. Namiesto priameho ohrevu v kotle sa využíva nepriamy ohrev v tepelnom výmenníku.

Výmenníky bez ochrany

V závislosti od typu kotolne je možné navrhnúť optimálne riešenie pre ochranu zariadení pred zanášaním vápnikom. Na nasledujúcom obrázku je principiálna schéma realizácie ochrany kotlov v menšej kotolní.

Zapojenie úpravy vody v kotolni pre prípravu teplej vody

Na prívode studenej vody je zapojené zariadenie s možnosťou zmeny signálu v dvoch režimoch (časovo riadené zariadenie ovládane hodinami).

Zariadenie vo vetve studenej vody

Vo vetve cirkulácie je zapojené zariadenie s pevne nastaveným signálom. K odseparovaniu kalov zo systému slúži separátor.

Zariadenie vo vetve cirkulácie (AntiCa⁺⁺ a separátor na odstaňovanie kalov)

Zariadenia už 11 rokov pracujú spoľahlivo bez potreby chemického čistenia alebo výmeny poškodených výmenníkov.

Najväčšie problémy v rodinných domoch vznikajú pri príprave teplej vody v bojleroch a kotloch. Kým v okruhoch kúrenia tento problém nie je až taký veľký (do vykurovacieho systému sa napustí voda a dopĺňa sa len veľmi málo), na prípravu teplej vody je potrebná stále „nová“ voda z ktorej sa neustále vylučuje vápnik, ktorý sa usádza v systéme.

Vrstva vápnika spôsobuje:

• zhoršený prestup tepla a tým aj vyššie náklady na ohrev toho istého množstva vody v porovnaní s „čistým“ ohrievacím telesom
• zhoršený prestup spôsobí prerušenie ohrievacieho telesa

Vápnik zanáša nielen ohrievacie teleso, ale aj steny bojlera ako to vidno na obrázkoch. Nasadením úpravy vody pred ohrievacie teleso sa vápnik nebude usádzať na výhrevných plochách a nebude zhoršovať prestup tepla.

Niekoľko typických príkladov ako nasadiť zariadenia v rodinných domoch sú na nasledujúcich obrázkoch.

Zapojenie úpravy vody na prípojnom potrubí k domu

Umiestnenie prístroja na prívodnom potrubí pred chránené zariadenie práčka, bojler, umývačka riadu atď.

Úprava vody v teplovodnom kúrení

Naša firma okrem Slovenska pôsobí aj v iných štatoch (Bulharsko, Česka Republika, Estónsko, Chorvátsko, Litva, Lotyšsko, Maďarsko, Poľsko, Rumunsko, Rusko, Slovinsko, Ukrajina). Doteraz bolo nasadených viac ako 19 000 prístrojov AntiCa++. Boli aplikované na potrubia od priemerov 10mm (najmenší prístroj pre rodinné domy) až po 1000mm (chladiace okruhy).

Ďalšie možnosti nasadenia zariadení AntiCa⁺⁺

Zariadenia ANTICA++  boli vyvíjané predovšetkým pre ochranu kotlov a bojlerov pri ohreve teplej vody. V týchto aplikáciách je nasadená aj podstatná časť z vyše 14 000 nasadených zariadení. Experimenty v prevádzkach potvrdili, že použitie týchto zariadení sa neobmedzuje len na vodu, ale boli použité napr. aj:

• na popolčekovodoch
• pri príprave štiav a sirupov – pôsobením zariadenia AntiCa⁺⁺ dochádza k lepšiemu rozpúšťaniu štiav vo vode
• pri výrobe celulózy, pri výrobe cukru  – pôsobením zariadenia AntiCa⁺⁺  na zmes sa znižuje zanášanie čerpadiel armatúr a potrubí
• pri chladení napr. piva pri varení, resp mlieka pri pasterizácii a ich následnom ochladzovaní vo výmenníkoch sa znižuje zanášanie výmenníkov.

Toto je len niekoľko príkladov z úspešného množstva nasadených zariadení AntiCa⁺⁺ na ochranu kotlov, bojlerov, výmenníkov, chladiacich okruhov, ale aj atypických priemyselných aplikácii pred ich zanášaním vápnikom, ale aj inými médiami.

 Príklady EUV

Antica++

Návod na inštaláciu prístrojov typu EUV DOM
Návod na inštaláciu prístrojov typu EUV D
Návod na inštaláciu prístrojov typu EUV T
Návod na inštaláciu prístrojov typu EUV MI
Návod na inštaláciu prístrojov typu EUV TI
Návod na inštaláciu prístrojov typu EUV AI

Návod na obsluhu pre spínacie hodiny TM 6331
Návod na obsluhu pre snímače prietoku k prístrojom typu EUV xx AI

Všeobecné parametre prístrojov AntiCa++

• Napätie 230 V, 50 Hz, po dohode možné aj iné napajanie.
• Spotreba 3,5 až 16 VA podľa typu prístroja
• Životnosť prístroja 20 rokov
• Pracovná teplota 0°C až +40°C (špeciálne -40°C až +40°C)
• Pracovný cyklus typ «T» denný alebo týždenný
• Zaťaženie kontaktov signalizácie max 15 W, max 1 A, max 125 V

Prístroje vyhovujú normám
Prístroje spĺňajú požiadavky na elektrickú bezpečnosť a elektromagnetickú kompatibilitu EMC podľa:

• Lov Voltage Directive 73/23/EEC
• EMC Directive 89/336/EEC
• EN 61000-6-1
• EN 61000-6-1
• EN 60 335-1

Certifikáty:

• CB/SK — 29
• CB/SK — 30
• CB/SK — 62
• CB/SK — 66
• РФСС № C-SK.АИ30.В.02774
• TUV No. D 02 07 47054 001

Základné technické parametre prístrojov

EUV 50 AI — EUV 1000 AI

Prístroje sú určené pre aplikáciu, keď prietok kolíše nepravidelne v širokom rozsahu. Optimálny stupeň je u týchto typov nastavovaný automaticky meraním prietoku pomocou vodomera doplneného snímačom pretečeného množstva s výstupným signálom 1 impulz/liter. Typ použitého snímača je potrebné uviesť v objednávke. Snímače s inými výstupnými signálmi je potrebné konzultovať s výrobcom.

Príklad inštalácie prístrojov

Príprava TUV pre väčšie kotolne a výmenníkove stanice

Údaje v zátvorkách platia pre menšie priemery potrubí a menšie prietoky

Základné technické údaje prístrojov typu EUV xx AI

Montáž prístrojov typu EUV xx AI

Snímače prietoku k prístrojom typu EUV xx AI

Impulzný snímač prietoku

Prúdový snímač prietoku

Základné technické údaje impulzných snímačov

EUV 32 T — EUV 65 T

Prístroje sú určené pre aplikácie v prípadoch, že prietok je konštantný v dvoch rozsahoch, ktoré je možné prepínať. Typické nasadenie týchto prístrojov je pri ohreve TUV v menších kotolniach. Napríklad:
— deň (vysoký prietok) a noc (nízky prietok)
— prevádzky s jednou alebo dvomi smenami.
Rozsah prietokov je uvedený v technických údajoch.

Príklady inštalácie prístrojov

a) Zapojenie pre malé kotolne

b) Zapojenie pre menšie výkony

Údaje v zátvorkách platia pre menšie priemery potrubí a menšie prietoky

Základné technické údaje prístrojov typu EUV xx T

Montáž prístrojov typu EUV xx T

EUV 50 TI — EUV 1000 TI

Prístroje sú určené pre aplikácie v prípadoch, že prietok sa mení v dvoch pásmach. V oboch pásmach je možné nastaviť optimum v deviatich stupňoch. Prepínanie pásiem prietokov je možné buď pomocou časového relé alebo iného kontaktu viazaného na chránené technologické zariadenie.

Základné technické údaje prístrojov typu EUV xx TI

Montáž prístrojov typu EUV xx TI

Technické vlastnosti spínacích hodín TM 6331

EUV 50 MI — EUV 1000 MI

Prístroje sú určené pre aplikácie v prípadoch, že prietok je konštantný a daný obehovým čerpadlom. Napríklad chladenie kompresorov, čpavku, klimatizácia, kúrenie a pod. Optimálny režim prístroja je možne nastaviť ručne v deviatich stupňoch podľa skutočného prietoku.Rozsah prietokov je uvedený v technických údajoch.

Príklad inštalácie prístrojov

a) Vykurovací systém — zapojenie pre konštantné prietoky

b) Príprava TUV — veľké kotolne

Základné technické údaje prístrojov typu EUV xx MI

Montáž prístrojov typu EUV xx MI

EUV 10 D — EUV 65 D

Prístroje sú určené pre jednoduché aplikácie v tých prípadoch, keď prietok chráneným potrubím sa pohybuje prevážne v optimálnych medziach uvedených v technických údajoch. V prípade, že prietok daným potrubím je mimo rozsahu, je možné dodať prístroje na skutočný prietok (potrebne dohodnúť s výrobcom).

Príklady inštalácie prístrojov

a) Vykurovací systém — zapojenie pre malé výkony

b) Príprava TUV — zapojenie pre malé výkony

Základné technické údaje prístrojov typu EUV xx D

EUV 15 DOM — EUV 65 DOM

Problémy s usadzovaním vodného kameňa, stratami energie, čistením a opravami bojlerov a pračiek, výmenou zanesených potrubí odstráni prístroj na úpravu vody, ktorý zmení fyzikálne vlastnosti vody tak, že zostane naďalej pitná, hygienicky bezchybná. s nezmeneným obsahom životne dôležitých minerálnych látok a bez tendencie tvoriť vodný kameň. Takto upravená voda nadobudne schopnosť narúšať staré usadeniny a cez výtokové miesta vyplavovať von. Prístroje doporučujeme montovať na vstup do domu ( za vodomer resp. za vodojem ). V prípade, že to rozvody neumožňujú, prístroj je možné namontovať priamo pred bojler, kotol…

Na zvláštnu objednávku je možné vyrobiť a dodať prístroje s výstupom na dve potrubia, napr. prístroj s výstupmi na teplú úžitkovú vodu a ústredné kúrenie pri rovnakých alebo aj rôznych priemeroch.

Príklady inštalácie prístrojov

a) Umiestnenie prístroja na prípojnom potrubí k domu

b) Umiestnenie prístroja na prívodnom potrubí pred chránené zariadenie — pračka, bojler, umývačka riadu, atď.

c) Úprava vody v teplovodnom kúrení.

Základné technické údaje prístrojov typu EUV xx DOM

Montáž prístrojov typu EUV xx DOM

V našej ponuke nájdete kompletnú paletu prístrojov od najmenších pre domacnosti, až po veľké pre priemyselné inštalácie.

Vynikajúcu účinnosť dosahujú prístroje AntiCa++ vďaka tomu, že sú navrhnuté, vyrábané a inštalované podľa nasledujúcich parametrov:

• chemické zloženie vody
• priemer potrubia s upravovanou vodou
• prietok vody, resp. rýchlosť jej prúdenia
• materiál potrubia — kov, plast

Vlastnosti upravenej vody

• pri termodynamických zmenách nevytvára vodný kameň
• narúša staré usadeniny vodného kameňa
• má nezmenený obsah minerálnych látok
• urýchľuje sedimentáciu kalov
• vytvára na kovových povrchoch ochrannú vrstvičku Fe3O4
• má časovo obmedzené priaznivé vlastnosti
• je citlivá na silné vonkajšie elektrické, resp. magnetické polia

Tepelné straty energie pri nánosoch usadenín

AntiCa++ versus chemická úprava

• nemenia chemické zloženie upravovanej vody, takže je možné ich použiť v prípadoch, kedy z hygienického, resp. technologického hľadiska je zmena chemického zloženia vody vylúčená. Napr. pri pitnej vode, technologickej vode pre fermentačné nádoby v potravinárskom, farmaceutickom priemysle, pivovaroch … — v praxi overené!
• je možné ich použiť na úpravu hydroxidu vápenatého Ca(OH)2 v cukrovaroch, sulfitového lúhu
• Ca(HSO3)2 v celulózkach pred inkrustáciou potrubí a armatúr — v praxi overené!
• neporovnateľne nižšie investičné náklady a náklady na prevádzku a údržbu najmä pri veľkých objemoch upravovanej vody — rádovo 1000 m3/hod. Napr. popolčekovody, chladiace okruhy vysokých metalurgických pecí… — v praxi overené!

AntiCa++ versus permanentné magnety

• jednoduchá a rýchla inštalácia bez nutnosti prerušenia potrubia
• možnosť realizácie úpravy vody pre potrubia o veľkých priemeroch 200 — 1000 mm
• hygienická bezchybnosť a agresívna odolnosť — neprichádzajú do priameho styku s upravovanou vodou, resp. iným médiom
• jednoduchá možnosť prispôsobenia intenzity signálu (indukovaného prúdu) chemickému zloženiu upravovanej vody a rýchlosti jej prúdenia
• vzhľadom na svoj princíp činnosti — transformátorová väzba — pôsobia aj pri veľmi nízkej, resp. nulovej rýchlosti pohybu upravovanej vody, teda nezávisia výlučne na Lorentzovej sile (F ~ Q x B x v) ako prístroje s permanentnými magnetmi
• nespôsobujú zvýšenie hydraulického odporu potrubia v mieste inštalácie, nezachytávajú magneticky aktívne častice

AntiCa++versus vložené napätie (katalický, resp. ion-clean efekt)

• jednoduchá a rýchla inštalácia bez nutnosti prerušenia potrubia
• možnosť realizácie úpravy vody pre potrubia o veľkých priemeroch 200 — 1000 mm
• hygienická bezchybnosť a agresívna odolnosť — neprichádzajú do priameho styku s upravovanou vodou, resp. iným médiom
• upravená voda nestráca priaznivé vlastnosti po krátkej vzdialenosti od miesta inštalácie prístroja

Pôsobením presne definovaného elektromagnetického poľa vytvoreného cievkou navinutou na vodovodnom potrubí dochádza k uvoľneniu iónov hydrogenuhličitanu vápenatého z elektrostatických väzieb s molekulami vody a následnej tvorbe kryštálov aragonitového typu, ktoré nemajú schopnosť vytvárať pevné usadeniny. Voda, ktorá prešla pôsobením elektromagnetického poľa prístrojov AntiCa++ narúša a rozpúšťa staré inkrusty. Tieto čiastočky sú v otvorených systémoch s dostatočnou rýchlosťou prúdenia vyplavované von, v uzavretých systémoch je ich možné jednoducho zachytiť v odkaľovačoch a vypustiť.

Prístroj AntiCa++ tvorí elektronická jednotka a vinutie na potrubí s upravovanou vodou. Elektronická jednotka obsahuje generátor prúdu pre napájanie vinutia a potrebné riadiace, resp. signalizačné obvody. Celá jednotka je zaliata v špeciálnej hmote, ktorá chráni elektronické súčiastky pred nepriaznivými vplyvmi okolitého prostredia. Tým je zaručená dlhá životnosť (min.20 rokov) a bezporuchový chod aj vo veľmi ťažkých prevádzkach. Vinutie na potrubí tvoria minimálne dve cievky, čím je zaručená dostatočná aktívna dĺžka vodného stĺpca, na ktorej prístroj AntiCa++ pôsobí. Vinutie je realizované z kábla so silikónovou izoláciou odolávajúcou teplotám do +170 °C a rôznym agresívnym vplyvom prostredia.

Prístroje AntiCa⁺⁺ sú určené na úpravu tvrdej vody všade tam, kde následkom jej teplotných alebo tlakových zmien dochádza k tvorbe a usadzovaniu kotolného kameňa, napr. v kotolniach, výmenníkových a kompresorových staniciach, …

Najviac viditeľný je tento problém pri príprave teplej vody či už v domácnosti, alebo aj priemysle. Zohrievaním vody dochádza k vylučovaniu vápnika z vody. Tento sa buď usadzuje v systéme, ale väčšinou sa prilepí na tepelné plochy kotlov, bojlerov, výmenníkov… a tým zhoršuje ich tepelnú účinnosť. Zhoršený prestup tepla vedie väčšinou k poškodeniu zariadení (porušenie výmennikov v kotloch, ohrievacích telies v bojleroch, a pod.).

Jedným z efektívnych riešení, ako znížiť, alebo úplne zabrániť takýmto problémom je použiť na ochranu týchto zariadení fyzikálne úpravy vody ANTICA++. Ich výhody sú následovne:

• nevyžadujú žiadnu obsluhu ani údržbu,
• nízka energetická náročnosť ( jednotky VA),
• schopné nielen brániť tvorbe nových nánosov, ale dokážu postupne rozpúšťať aj staré nánosy,
• jednoduchá montáž aj do starších systémov.

Je potrebné si uvedomiť jednu dôležitú vec: Fyzikálna úprava vodu nezmäkčuje, iba mení jej vlastnosti tak, aby vápnik sa „neprilepil na steny zariadení. Vápnik sa vylúči vo forme kalu a tento kal je potrebné zo zariadení odstrániť napríklad odkaľovaním, alebo zachytavaním napríklad v separátoroch.

Úprava vody (ochrana voči vodnému kameňu) na nechemickom princípe je náš hlavný odbor od roku 1991. Základom myšlienky boli permanentné magnety, ktoré však majú veľa obmedzení. Preto sme vyrobili zariadenia AntiCa++ pracujúce na elektromagnetickom princípe s nízkou energetickou náročnosťou.

V súcasnosti vyrábame celú radu prístrojov. Tieto prístroje predstavujú špičku medzi prístrojmi na nechemickú úpravu vody na našom trhu. Medzinárodné certifikáty umožnujú ich vývoz do EÚ, USA, Ruska…
